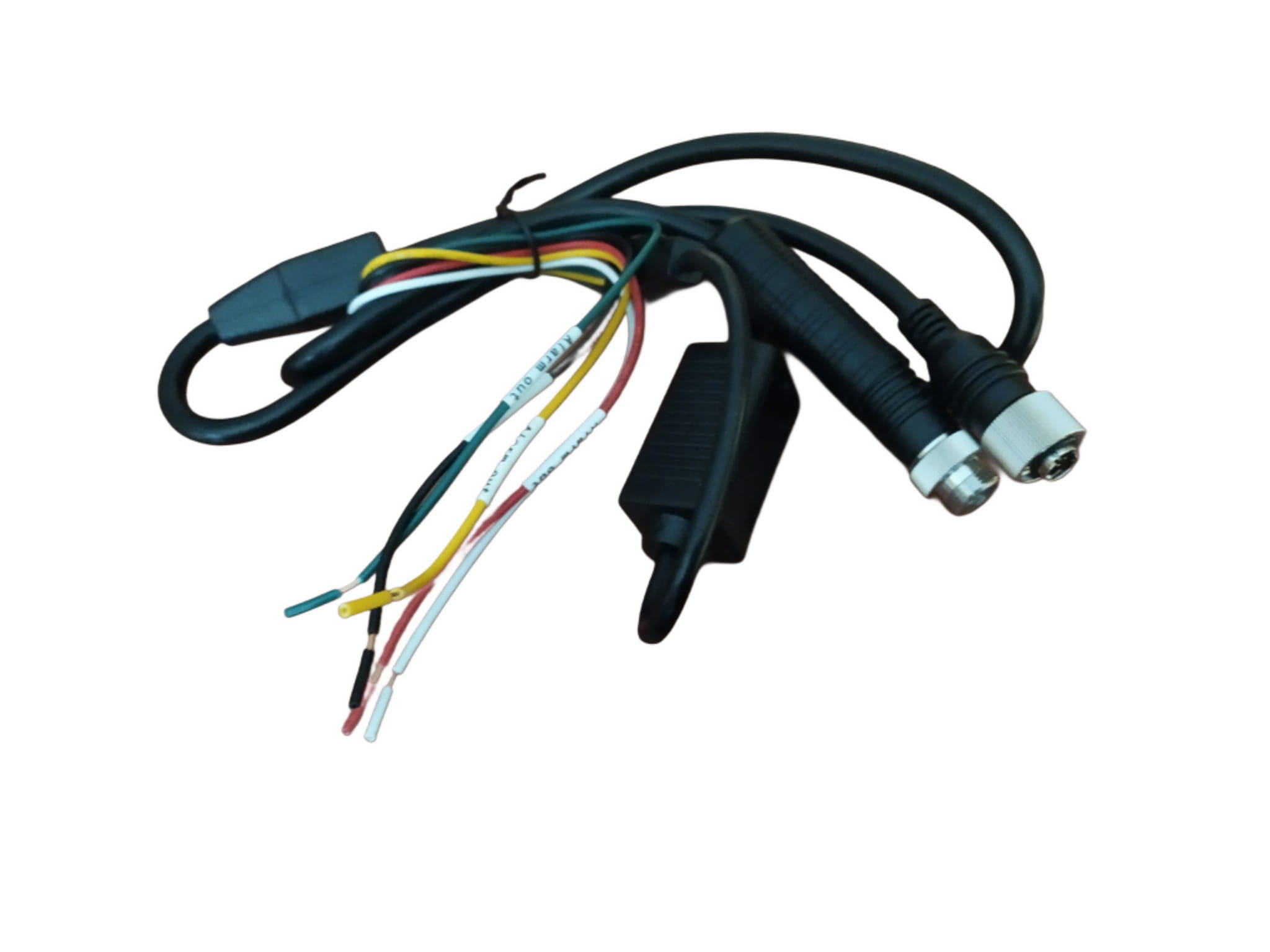

Kabel wyzwalający do kamery E_ADA38 z wyjściami alarmowymi 1 metr

Kabel wyzwalający z wyjściami alarmowymi do kamery E_ADA38

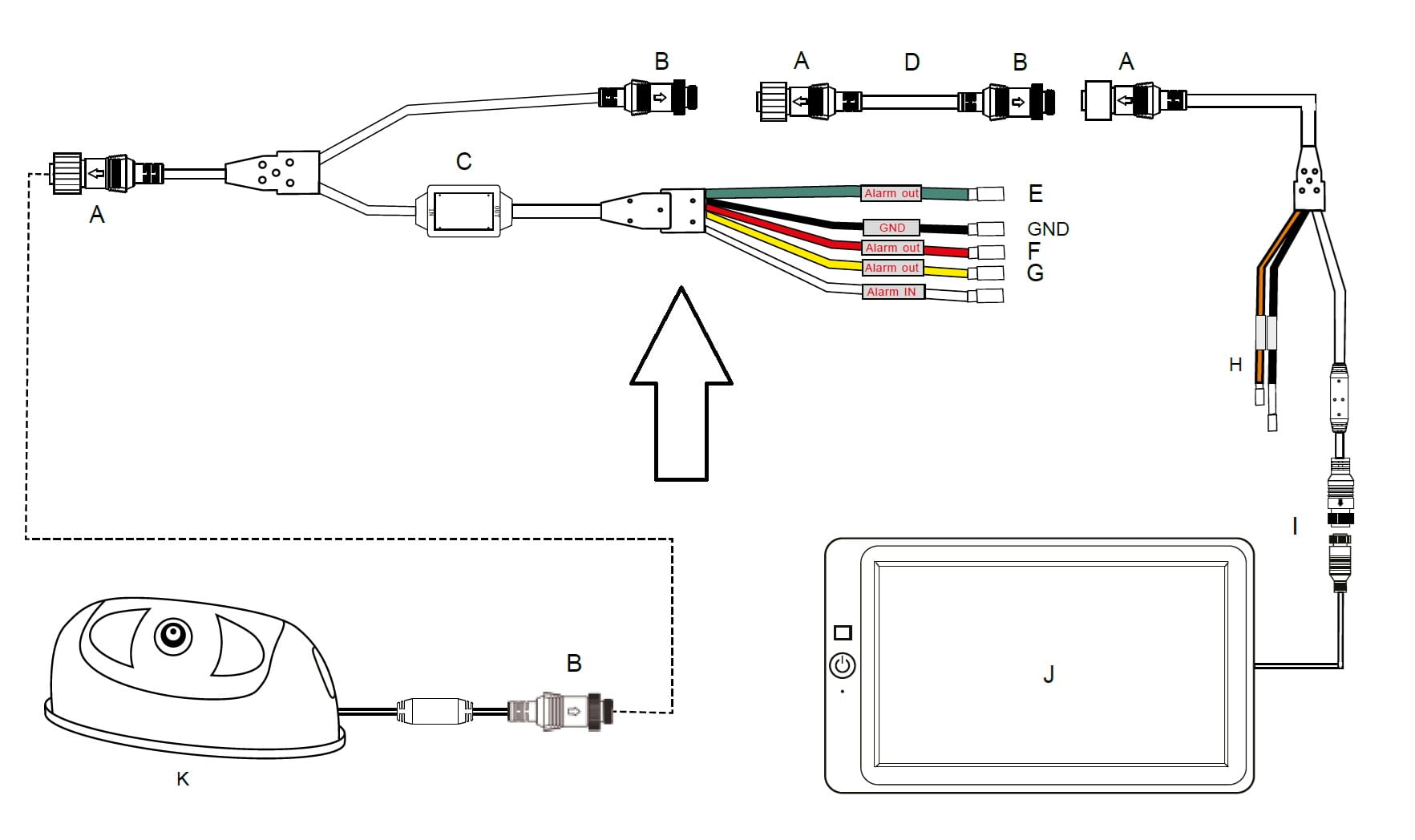

• 3 wyjścia alarmowe oddzielnie dla każdej ze stref

(E) Zielony przewód - Wyjście alarmowe dla strefy zielonej (maks. 100mA) +9-32V DC
(F) Czerwony przewód - Wyjście alarmowe dla strefy czerwonej (maks. 100mA) +9-32V DC
(G) Żółty przewód - Wyjście alarmowe dla strefy żółtej (maks. 100mA) +9-32V DC

• 1 wejście alarmowe
• masa

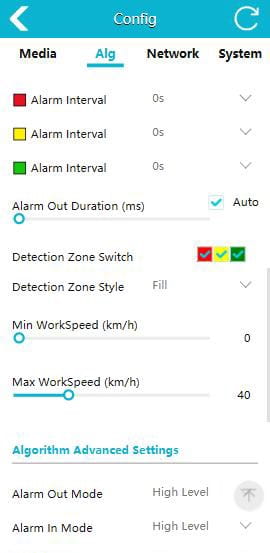

Konfiguracja linii wyzwalających (poprzez aplikację i moduł wifi)

Poniższe ustawienia są aktywne tylko przy podłączeniu trzech linii wyzwalających (czerwonej, żółtej i zielonej).

Oddzielne ustawienia dla każdej linii

Możliwość niezależnej konfiguracji parametrów wyzwalania dla każdej z linii: czerwonej, żółtej i zielonej.

Włączanie/wyłączanie linii

Funkcja włączania/wyłączania poszczególnych linii (czerwonej, żółtej, zielonej). Po włączeniu, linie wyzwalające generują sygnał wyzwalający.

Strefy wykrywania

Przy podłączonych trzech liniach wyzwalających i wyborze konkretnego koloru linii, alarm z tej linii zostanie aktywowany tylko po wykryciu przez kamerę obiektu w strefie odpowiadającej wybranemu kolorowi.

Przykład (czerwona linia):

W opcji "Obszar wsparcia przewodu czerwonego" wybranie koloru czerwonego oznacza, że czerwona linia wyzwalająca będzie generować sygnał tylko wtedy, gdy obiekt zostanie wykryty w czerwonej strefie. Wybranie koloru czerwonego lub żółtego oznacza, że czerwona linia wyzwalająca będzie generować sygnał, gdy obiekt zostanie wykryty w strefie czerwonej lub żółtej.

Wykrywanie osób

Opcja włączająca/wyłączająca generowanie sygnału przez linie wyzwalające w przypadku wykrycia pieszego. Po włączeniu tej opcji, linia wyzwalająca będzie generować sygnał po wykryciu pieszego w strefie o określonym kolorze.

Wykrywanie pojazdów

Opcja włączająca/wyłączająca generowanie sygnału przez linie wyzwalające w przypadku wykrycia pojazdu. Po włączeniu tej opcji, linia wyzwalająca będzie generować sygnał po wykryciu pojazdu w strefie o określonym kolorze.

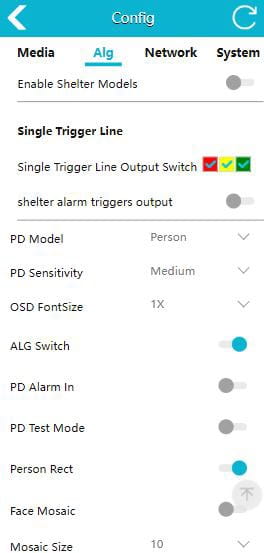

Pojedyncza linia wyzwalająca

Po zaznaczeniu opcji dla czerwonej, żółtej lub zielonej linii, pojedyncza linia wyzwalająca będzie generować sygnał po wykryciu pieszego w odpowiedniej strefie kolorystycznej.
